Produktives Simultandrehen in neuen Dimensionen

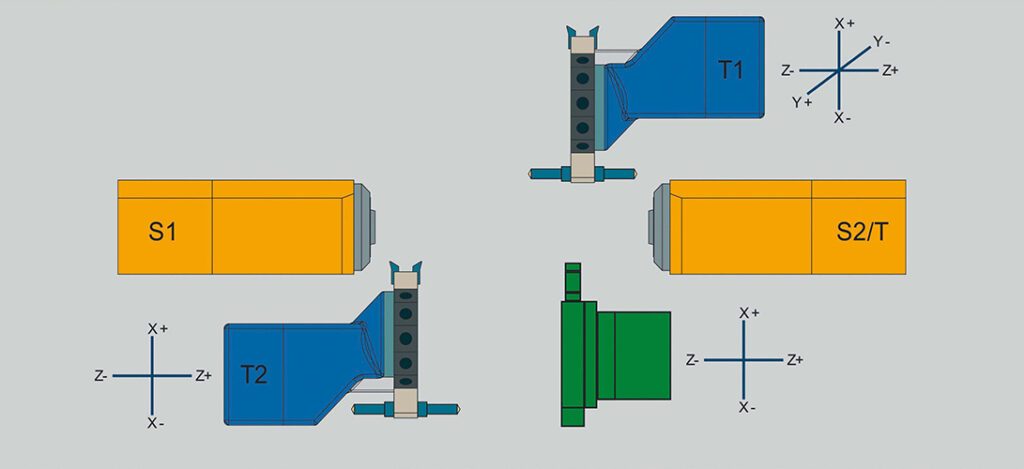

In der DUPLEX-Ausführung ist der Arbeitsraum mit zwei Revolvern ausgestattet. Dabei ist ein Revolver oben rechts und der andere unten links im Arbeitsraum positioniert.
In der TWIN-Variante sind beide Revolver oberhalb angeordnet. Dies bietet insbesondere bei speziellen Anwendungen – etwa in der Kunststoffzerspanung mit Absaugung direkt unter den Spindeln – deutliche Vorteile.

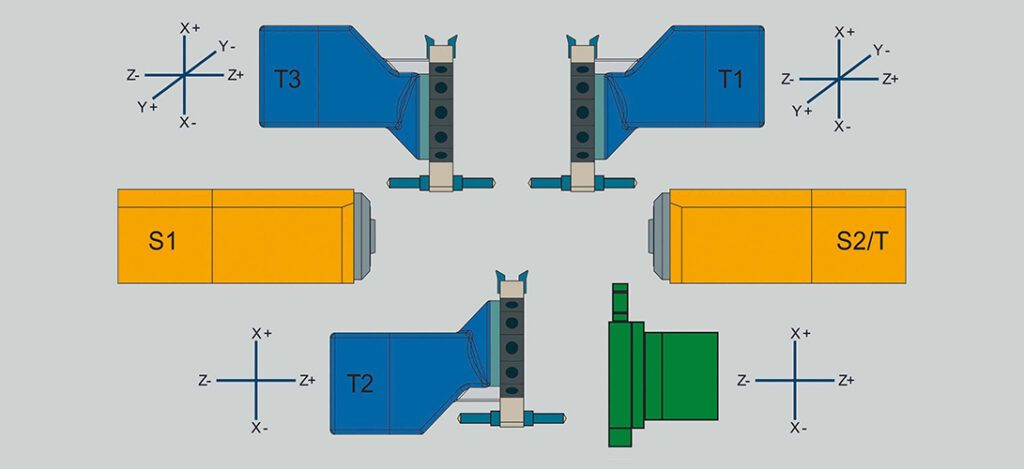

Die TRIPLEX-Ausführung ist mit drei unabhängigen Revolvern, darunter zwei mit Y-Achse, ausgestattet. Sie kommt vor allem in hochproduktiven Anwendungen zum Einsatz und ermöglicht eine nochmals deutliche Reduzierung der Bearbeitungszeiten.
Die QUADREX-Variante ist mit vier unabhängigen Revolvern, davon zwei mit Y-Achse, ausgestattet. Sie setzt neue Maßstäbe in der Produktivität, da bis zu vier Schneiden gleichzeitig am Stangenmaterial oder an großen Futterteilen mit einem Durchmesser von bis zu ca. 300 mm eingesetzt werden können.

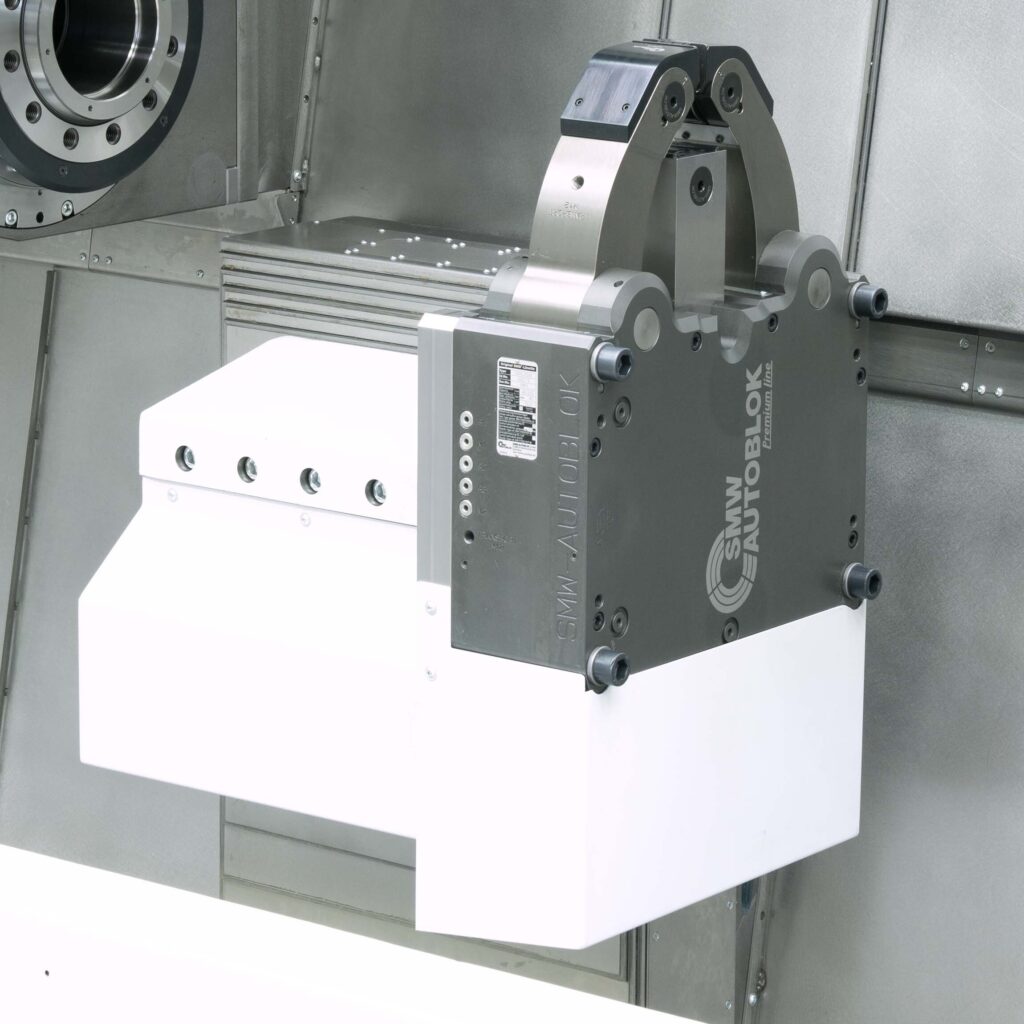

Eine Besonderheit dieser Baureihe ist die Möglichkeit, im unteren Bereich des Arbeitsraums auf einem Kreuzschlitten eine Lünette zu platzieren. Anstelle eines Revolvers auf dem X/Z-Schlitten montiert, kann sie sich in beiden Achsen innerhalb des Arbeitsraums bewegen. Dadurch ist es möglich, der Bearbeitung in Längsrichtung (Z) zu folgen und zusätzlich Verstellungen in Querrichtung (X) vorzunehmen. Für einen ungehinderten Spänefall lässt sich die Lünette zudem vollständig aus dem Arbeitsbereich in eine Parkposition unter der Spindel verfahren.
Es besteht die Möglichkeit, eine Lünette links unter der Hauptspindel anzuordnen, spiegelbildlich rechts zu platzieren oder sogar zwei Lünetten zu verwenden. Diese Flexibilität macht die Maschine besonders geeignet für den Maschinenbau, insbesondere für die Bearbeitung großer und langer Werkstücke.
Anstelle der Gegenspindel ist auch ein CNC-Reitstock verfügbar
| Drehlänge | 1.250 mm |
| Drehdurchmesser | 585 mm |
| X-Verfahrweg | 310 mm |
| Y-Verfahrweg | 200 mm |
| Z-Verfahrweg | 1.250 mm |
| Anzahl Revolver | 2 – 4 |
| Stangendurchlass | 125 mm |
| Spindeldrehzahl | 2.500 1/min |
| Gegenspindel | ✔ |
| Fräsintegration | ✔ |
| Automation | Robobox XL |
| Sonderprojekte | ✔ |
| Werkzeugaufnahmen | BMT45, BMT65 |

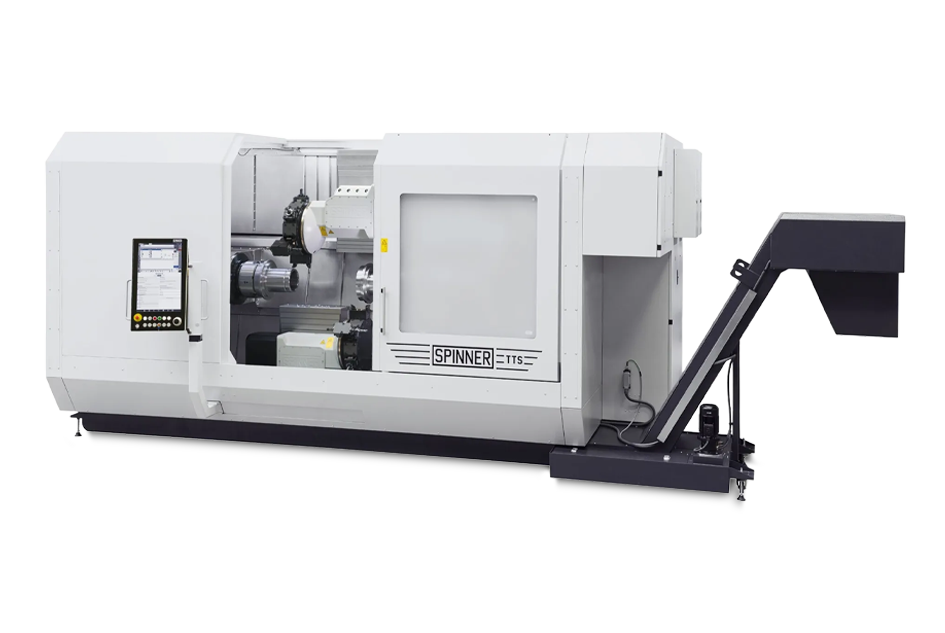

Sie haben Interesse an der SPINNER TTS125?
Senden Sie uns eine Anfrage und Sie bekommen einen Produktflyer inkl. Lieferumfang und ein unverbindliches Angebot*!
Sie haben Interesse an der SPINNER
TTS125?
Senden Sie uns eine Anfrage und Sie bekommen einen Produktflyer inkl. Lieferumfang und ein unverbindliches Angebot*!
„Die SPINNER Werkzeugmaschinen GmbH blickt auf eine über sechzigjährige Tradition in der Konstruktion, Perfektionierung, Optimierung und Fertigung von Werkzeugmaschinen zurück. Heute vollenden mehr als 600 Mitarbeiter in der SPINNER-Gruppe jährlich über 1 .000 Werkzeugmaschinen.
SPINNER-Maschinen werden in über 60 Ländern rund um die Welt erfolgreich eingesetzt. Um auch Ihren Bedarf zu decken, bieten wir eine breite Modellpalette an Drehmaschinen und Bearbeitungszentren an. Bereits zehntausende Kunden weltweit vertrauen unseren CNC-Werkzeugmaschinen.“
Mehr erfahren: www.spinner.eu.com
Wir sind Händler mit Leib und Seele. Die Voraussetzung für unser Tun ist das Wissen zu unseren Produkten, welches wir uns in den vergangenen Jahrzehnten sowohl als Angestellte in den Fertigungsbetrieben als auch in der Tätigkeit als Händler in vielen gemeinsamen Projekten mit unseren Kunden und Lieferwerken erarbeitet haben.
Die Maschine befindet sich in unserem Lager in Hösbach und ist sofort Lieferbar.
Die Maschine ist speziell für anspruchsvolle Hartzerspanung konzipiert
Ja. Die TC 400 ist serienmäßig mit Fräsintegration ausgestattet. Zudem kann sie mit dem Robobox Automationssystem kombiniert werden.
